Los productos ProClip vienen con una fuente de alimentación y un cable de alimentación. Esta guía repasará el proceso de solución de problemas para determinar por qué la tableta no se está alimentando y cómo determinar qué elementos pueden necesitar mantenimiento, reparación o reemplazo. Este proceso funcionará con cualquier generación de productos ProClip.

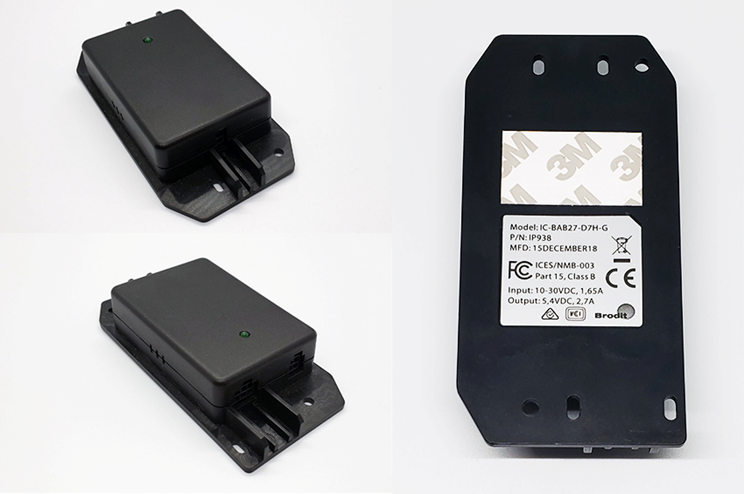

El cargador IP 938

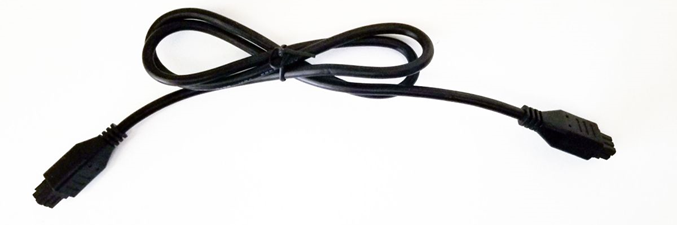

Cable de alimentación IP810, molex macho/macho de 6 pines

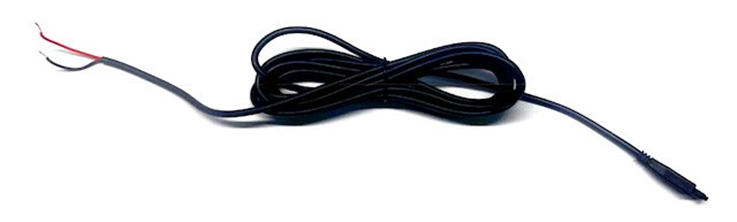

Cable de alimentación IP811, molex macho de 2 pines a cable pelado
Cuando el cargador activa su circuito de protección, indicará que lo hace con un LED
rojo. Para corregir esto, se necesita un reinicio de hardware.
Para realizar un reinicio de hardware en la alimentación, la alimentación debe ser retirada del lado de la entrada de 12V o 24V. Esto generalmente se puede lograr apagando el vehículo si no está cableado a una alimentación permanente.
Para restablecer manualmente, desconecte el Molex de dos pines del cable de alimentación y déjelo desconectado hasta que la luz indicadora ya no esté presente, luego reconéctelo. Esto generalmente tomará de 30 a 60 segundos.
Si la luz verde está presente después del reinicio, verifique que la tableta se esté cargando.
Si la luz verde no está presente después del reinicio, pase a la página siguiente.
- Desconecte el cable de alimentación IP811 del cargador en la conexión Molex de dos pines

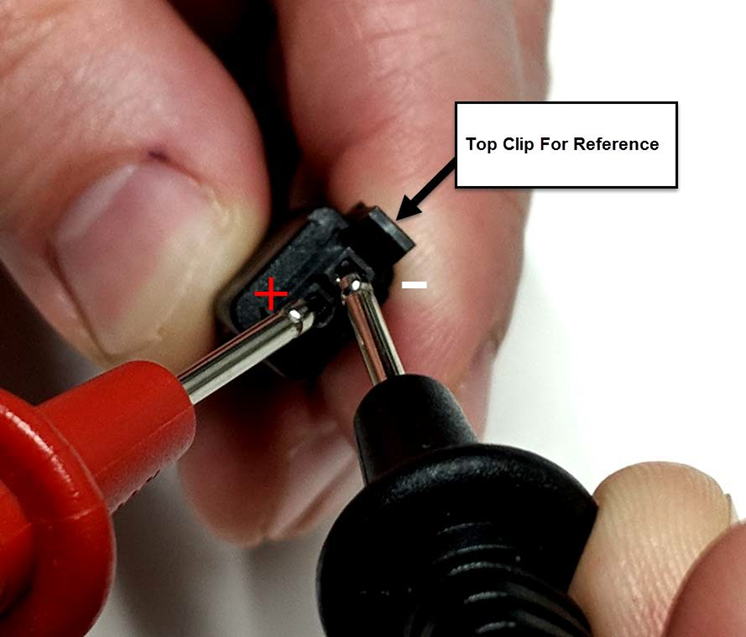

- Con la energía proporcionada al cable de alimentación, verifique el pin positivo inferior y el pin negativo superior en el cable de alimentación con un multímetro. (Ver figura siguiente)
El multímetro debe mostrar un suministro de 9 a 30 V CC.
Si el suministro está bien en los pines del cable de alimentación, el cargador puede estar dañado. Pase al siguiente paso.
Si el suministro no está bien en los puertos del cable de alimentación, el cable puede estar desconectado de la fuente de alimentación o dañado y necesitar reemplazo.
- Desconecte el cable de alimentación que va al soporte en la conexión Molex de 6 pines del cargador.

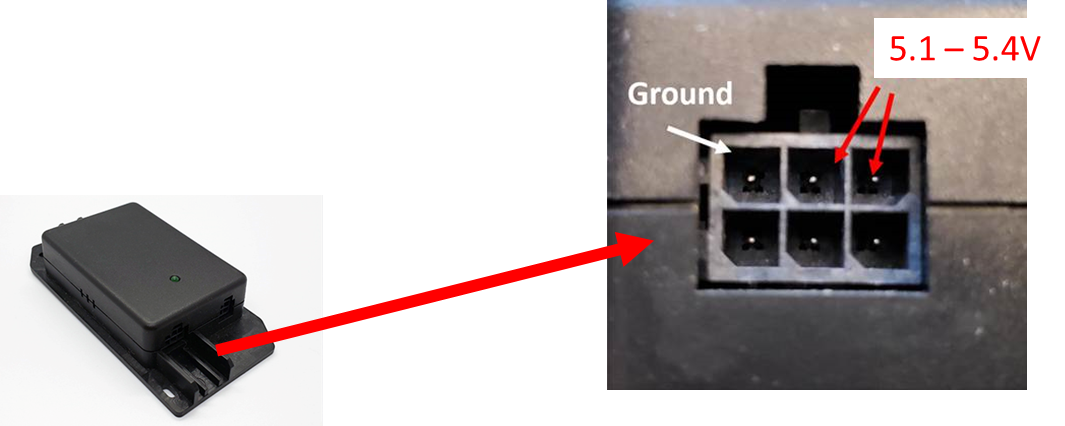

- Con la energía proporcionada al cargador, verifique los pines positivos y la masa (ground). (Ver Figura siguiente)
El multímetro debe mostrar una alimentación CC de 5,1 a 5,4 V. (Según el voltaje de salida indicado en la etiqueta debajo del cargador.)
Si esto no indica la potencia de salida adecuada, el conector del cargador es defectuoso en este momento.
- Desconecte el cable IP810 del soporte.
- Con la energía proporcionada al cable de alimentación, verifique el pin positivo superior derecho y el pin negativo superior central en el cable de alimentación con un multímetro. (Ver Figura siguiente)
El multímetro debe mostrar una alimentación CC de 5,1 a 5,5 V. (Dependiendo del cargador utilizado)
Si la alimentación está presente en los pines del cable de alimentación, el soporte puede estar dañado. Pase al siguiente paso.
Si la alimentación no está presente en los pines del cable de alimentación, el cable puede estar desconectado del cargador o dañado y necesitar reemplazo.

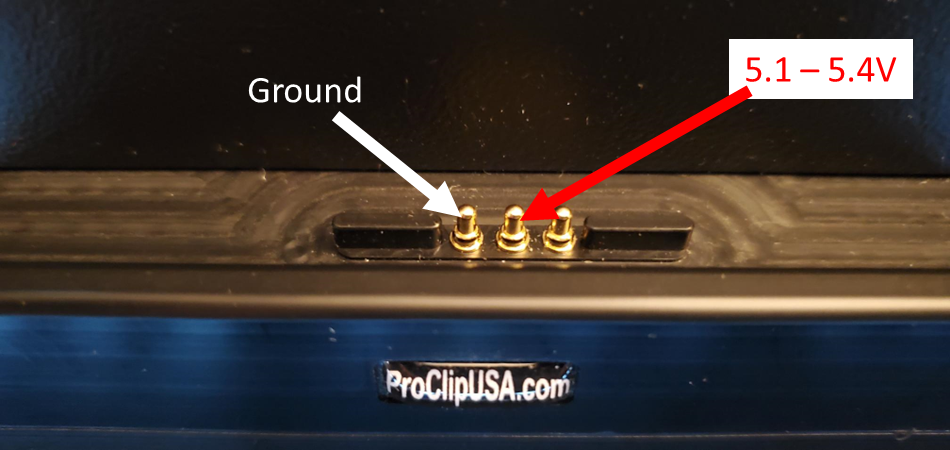

Con el soporte alimentado, verifique los pines positivos y de masa (ground) con un multímetro. (Ver figura siguiente)
El multímetro debe mostrar una alimentación CC de 5,1 a 5,4 V. (Según el voltaje de salida indicado en la parte inferior del cargador)
Si la alimentación no está presente en los pines, el soporte tiene un problema y puede ser reemplazado o devuelto para inspección.
